Микросервисни обрасци

Садржај

1. Увод

1.1. Микросервиси (Microservices)

• Софтверске компоненте.
• Висока кохезија, слаба спрега.
• Комуникација се обавља путем стандардних технолошки независних протокола (најчешће HTTP употребом REST стила уз JSON формат порука).
• Могу бити имплементирани у различитим програмских језицима и технологијама.
• Мали су, ограниченог контекста. Независно се развијају и распоређују.
• Имају јасно дефинисане интерфејсе путем којих комуницирају.

• Unix филозофија:

  Do one thing and do it well.

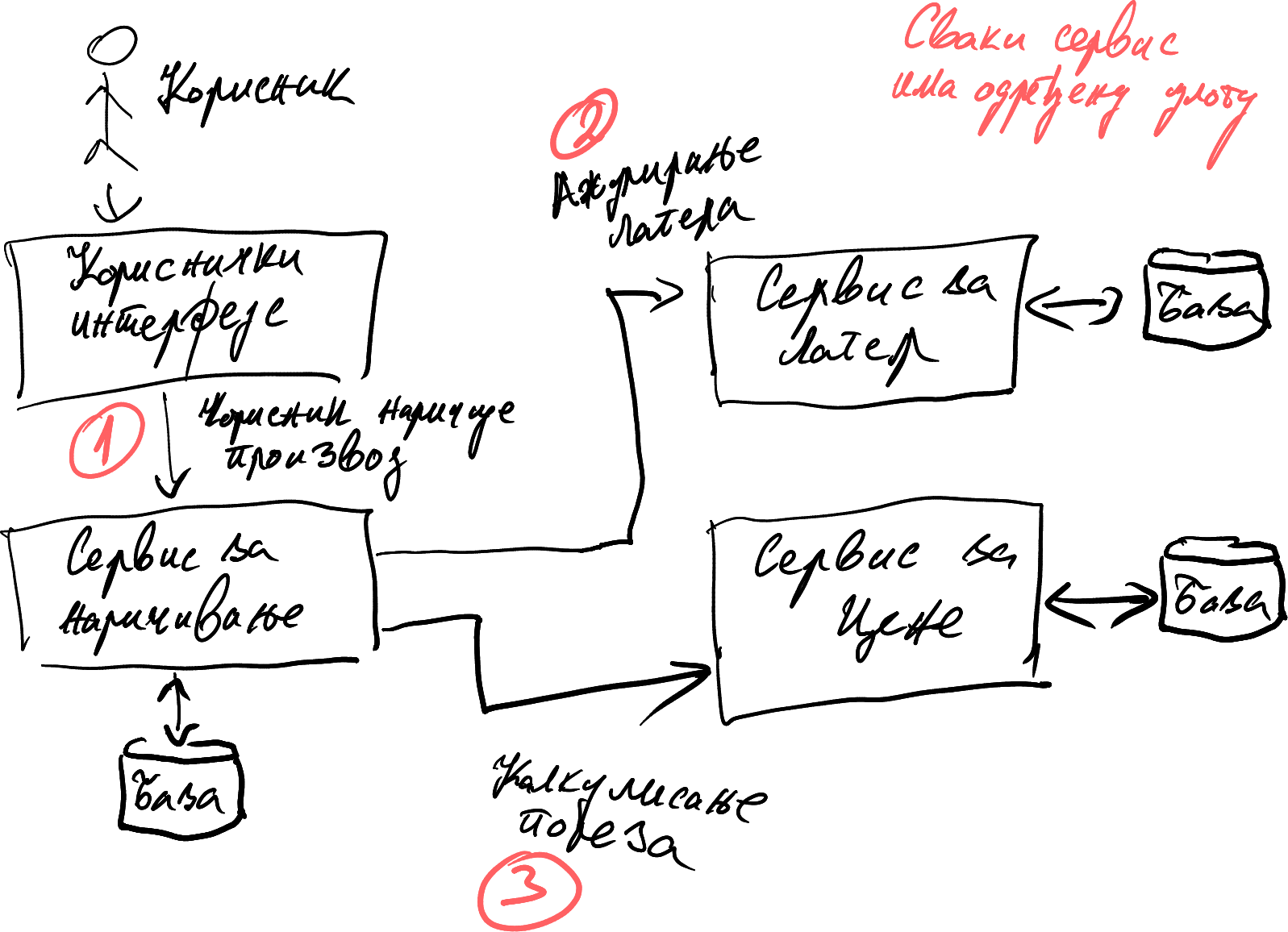

1.2. Архитектура базирана на микросервисима

• Архитектонски стил где се апликација гради као скуп слабо спрегнутих "малих" сервиса (микросервиса) који сарађују.
• Варијанта Service-Oriented Architecture (SOA) али сервиси су "мали" и протоколи за комуникацију су једноставни (light-weight).
• Микросервиси пружају услуге и/или користе друге микросервисе.
• У циљу независне миграције микросервиса на нове верзије интерфејси се верзионирају и омогућава се клијентима да користе старе интерфејсе у прелазном периоду.

1.3. Предности у односу на монолитну архитектуру

• Тимови могу бити технолошки хетерогени.
• Распоређивање (deployment) се обавља у малим инкрементима (fine-grained).
• Модуларност, декомпозиција. Лакше разумевање, развој и тестирање. Отпорност на "ерозију архитектуре".
• Боља скалабилност. Боља еластичност. Лако додавање нових микросервиса по потреби.
• Боља отпорност на отказе. Уколико један микросервис "падне" остатак апликације наставља да ради.
• Лакша миграција на нове технологије. Могућа постепеним заменама микросервиса.
• Интеграција хетерогених и "старих" система (legacy).
• Континуална интеграција и достава (Continuous Integration/Delivery)

1.4. Мане у односу на монолитну архитектуру

• Више "покретних делова". Захтева боље алате за распоређивање и надзор.
• Теже дебаговање. Дебаговање захтева праћење захтева кроз више микросервиса који се извршавају често на различитим физичким/виртуелним рачунарима.
• Додатни трошкови (overheads) услед комуникације.
• Додатни трошкови у случају потребе за дељењем података.

2. Обрасци за рад са базама података

2.1. База података по сервису (Database per service)

• У циљу слабог спрезања сервиса подаци над којима сервиси оперишу се имплементирају као приватни.
• Други сервиси не могу приступити подацима директно већ само кроз интерфејс сервиса.

https://microservices.io/patterns/data/database-per-service.html

2.1.1. Структура

cloud "клијенти" as klijenti
component "Сервис за наручивање" as servis1
database baza1 [

                      Наруџбенице
----
<#FBFB77>|   ID | купац | статус     | укупно    | ... |
| 1234 |    15 | прихваћено | 23,458.00 |     |
| 1235 |     3 | у обради   | 12,223.00 |     |


]
servis1 --> baza1
servis1 -up0)- klijenti
component "Сервис за купце" as servis2
database baza2 [

                             Купци
----
<#FBFB77>| ID | Назив | лимит кредита| ... |
| 15 |    .. | .. | .. | ..    |
| 3  |    .. | .. | .. | ..    |

]
servis2 --> baza2
servis2 -up0)- klijenti

2.1.2. Предности

• Подаци су део имплементације сервиса.
• Имплементација приватне базе се може мењати независно од остатка система.
• Могуће је користити хетерогене технологије.

2.1.3. Мане

• Отежано извођење трансакција које се обављају између података различитих сервиса. Видети образац Saga.
• Отежани сложени упити који обухватају податке више сервиса. Видети образац CQRS.

2.1.4. Начини имплементације

• Употреба једне инстанце базе за све сервисе:
  • приватне табеле по сервису,
  • приватна шема по сервису.
• Посебна инстанца базе по сервису.

2.2. Дељена база података (Shared database)

• У циљу подршке за ACID трансакције сервиси деле исту базу податакa и могу слободно да приступају подацима других сервиса.

https://microservices.io/patterns/data/shared-database.html

2.2.1. Структура

cloud "клијенти" as klijenti
component "Сервис за наручивање" as servis1
database "Јединствена база" {

card narudzbenica [

                      Наруџбенице
----
<#FBFB77>|   ID | купац | статус     | укупно    | ... |
| 1234 |    15 | прихваћено | 23,458.00 |     |
| 1235 |     3 | у обради   | 12,223.00 |     |

]

card kupci [

                             Купци
----

<#FBFB77>| ID | Назив | лимит кредита| ... |
| 15 |    .. | .. | .. | ..    |
| 3  |    .. | .. | .. | ..    |

]

}
servis1 --> narudzbenica
servis1 -up0)- klijenti
component "Сервис за купце" as servis2
servis2 --> kupci
servis2 -up0)- klijenti

2.2.2. Предности

• Једноставније за имплементацију и операцију.
• Једноставније трансакције (ACID) и упити (нпр. могућ JOIN између табела различитих сервиса).

2.2.3. Мане

• Јача спрега између сервиса у време развоја (нпр. одржавање шеме базе мора бити координисано између тимова) и у време извршавања (нпр. један сервис може да закључа табелу и спречи друге сервисе да приступе).
• Сервиси могу да мењају податке других сервиса. Ово је могуће административно регулисати уколико база подржава.
• Иста база можда неће задовољити потребне функционалне и нефункционалне особине захтеване од стране неких сервиса.

3. Обезбеђивање конзистенције

3.1. Saga

• Вид дистрибуиране трансакције. Мање ригидна од two-phase commit (2PC).
• Очување конзистенције података између сервиса.
• Користи се када је у употреби Database per service образац за имплементацију трансакција.

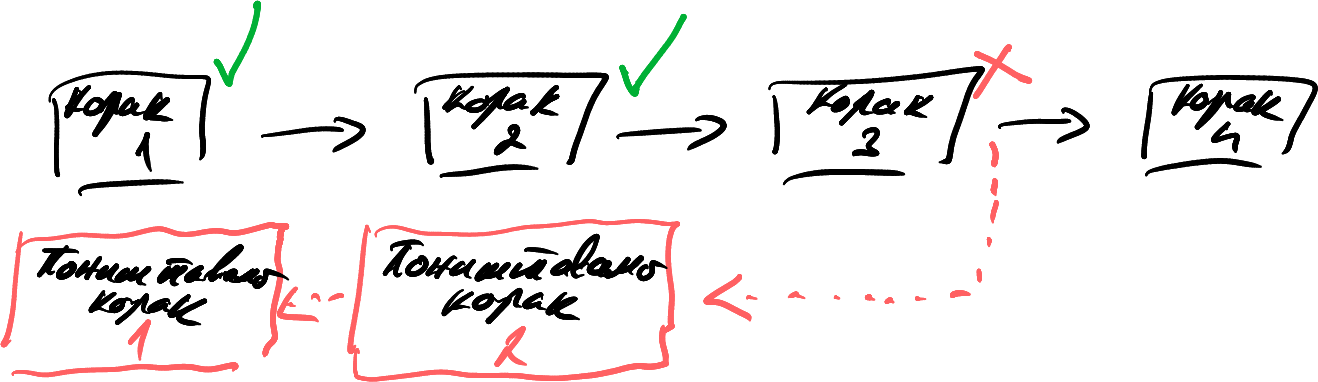

• Низ локалних трансакција (ACID) које објавом поруке/догађаја иницирају следећу трансакцију у ланцу. Уколико нека од трансакција не успе, извршава се поништавање.

3.1.1. Приступи

• Два приступа у координацији трансакције:
  • Базиран на кореографији (Choreography) - после сваке локалне трансакције објављује се догађај који иницира извршавање следеће трансакције у низу.
  • Базиран на оркестрацији (Orchestration) - оркестратор (посебан објекат) је задужен да обавести учеснике да започну или да пониште трансакцију.

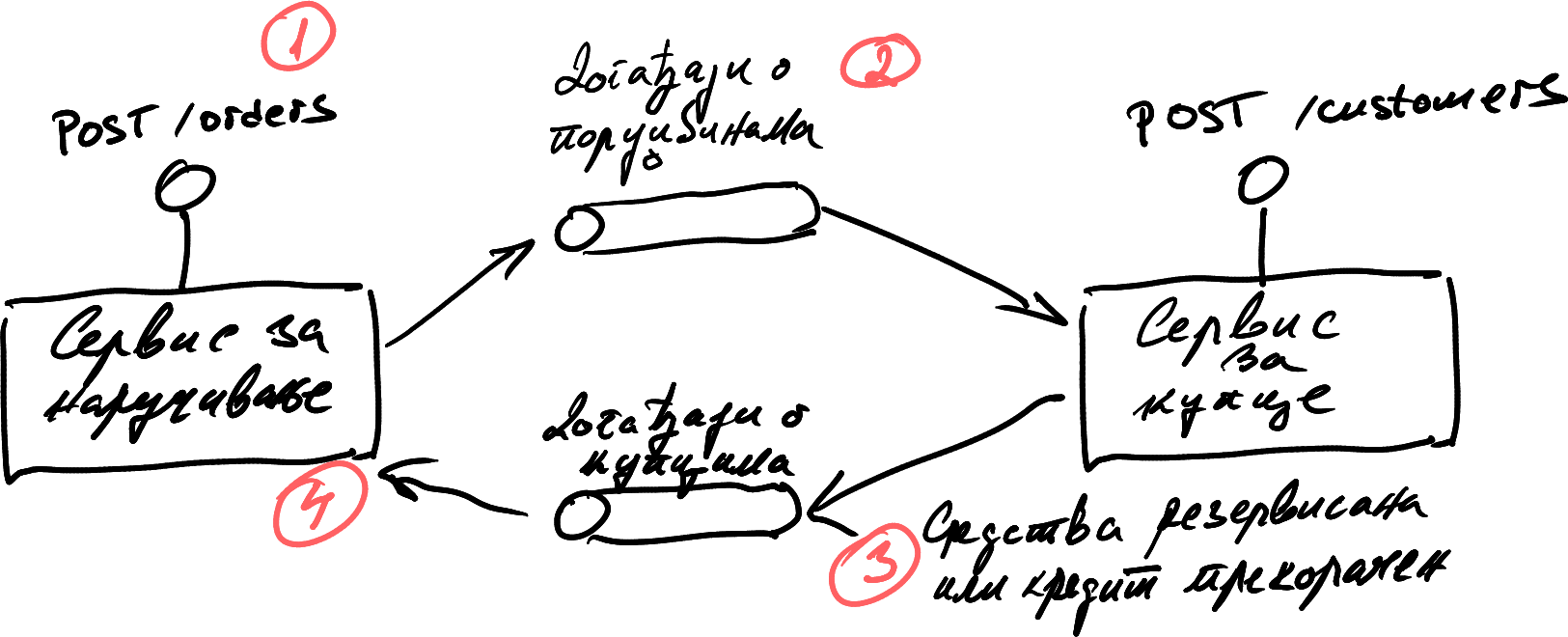

3.1.2. Структура - кореографија

1. Сервис за наручивање прима захтев POST /orders креира наруџбину у стању у обради
2. Прослеђује догађај Наруџбина креирана
3. Сервис за купце покушава да резервише средства и објављује догађај који представља резултат операције: средства су резервисана или је кредит прекорачен.
4. Сервис за наручивање прихвата или одбија наруџбину.

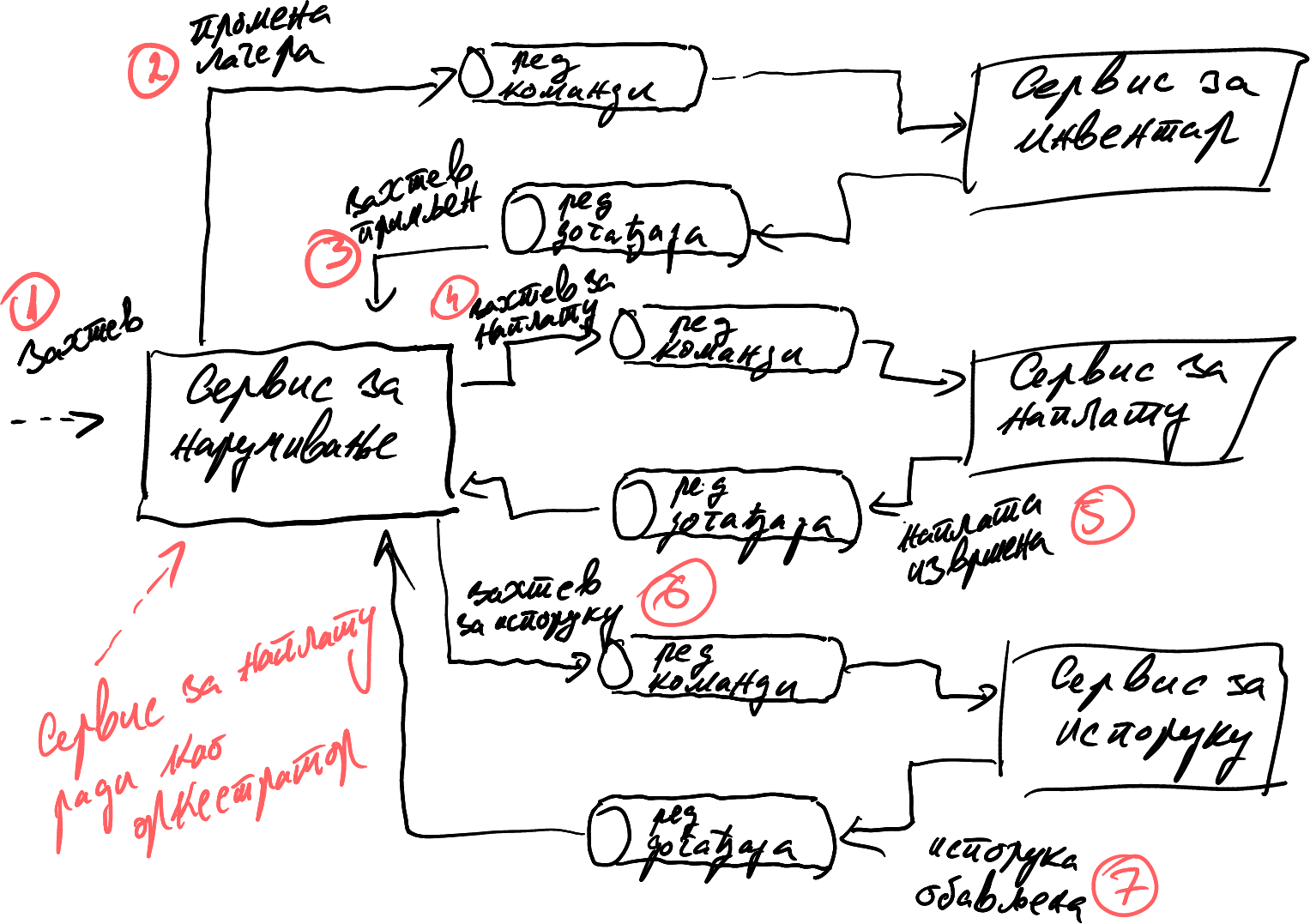

3.1.3. Структура - оркестрација

• Сервис за наручивање је оркестратор тј. задужен је за координацију целокупног процеса наручивања.

3.1.4. Предности

• Слабија спрега. Мање ригидан систем.
• Боља скалабилност.

3.1.5. Мане

• Мора се пажљиво моделовати редослед операција због потенцијалног поништавања.
• Шта радити у ситуацији када је операција неуспешна због техничког проблема (нпр. сервис није тренутно доступан)?
• Модел конзистентности - коначна конзистентност (Eventual Consistency) - немамо гаранције да ће прочитани подаци бити право стање система тј. да ће бити конзистентни.
• BASE семантика (Basically-Available, Soft-state, Eventual consistency)
  • Basically-Available - добра доступност података али без гаранције на конзистентност
  • Soft-state - одређена вероватноћа да знамо стање јер систем можда још није конвергирао.
  • Eventual consistency - ако изменимо стање после одређеног времена измена ће бити видљива свим клијентима.

3.2. Event sourcing (ES)

• Користи се код архитектуре вођене догађајима (Event-Driven).
• Уместо чувања тренутног стања ентитета чува се низ догађаја који су мењали ентитет.
• Текуће стање се може добити применом свих догађаја до садашњег тренутка.
• Природно се користи са обрасцем CQRS.

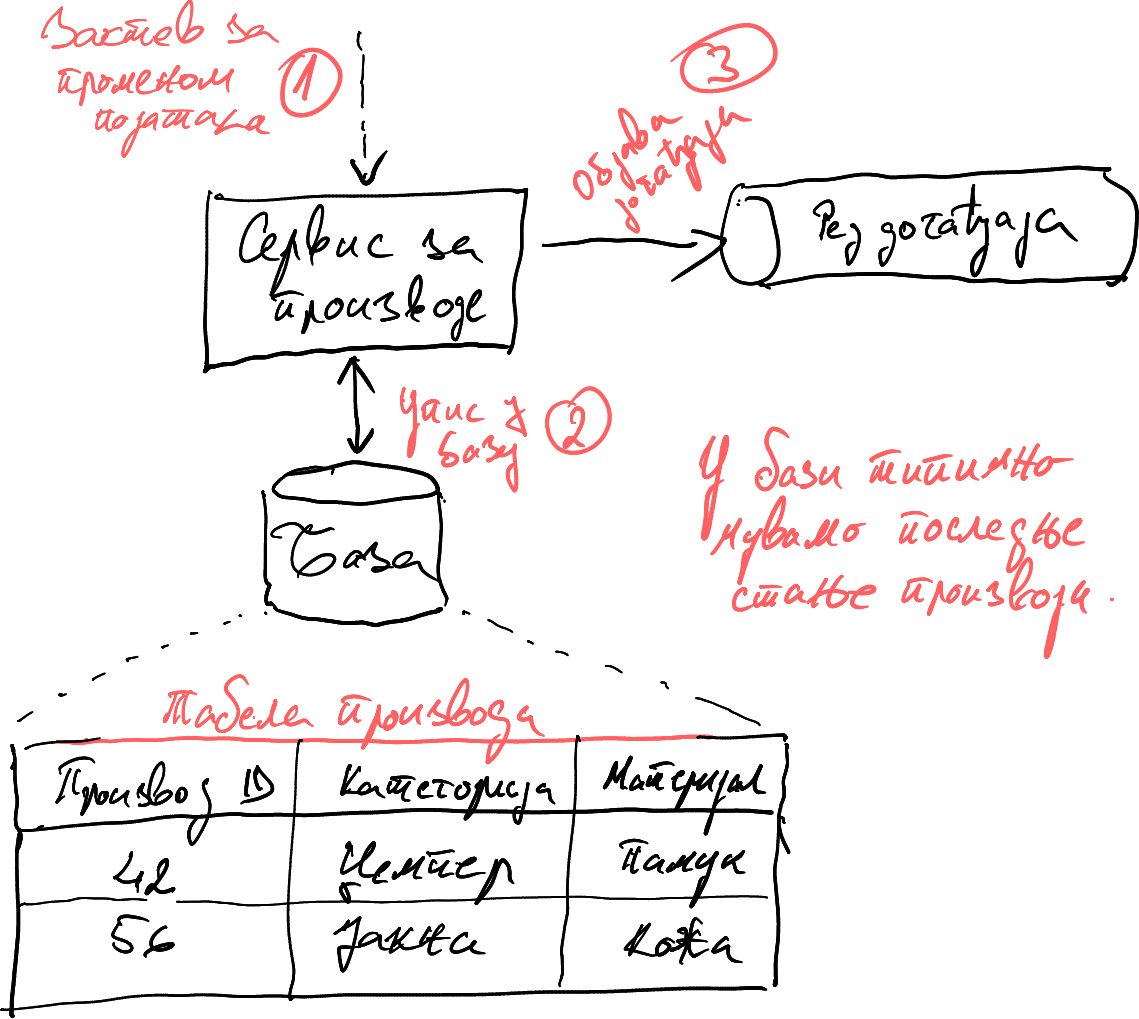

3.2.1. Структура код класичног приступа

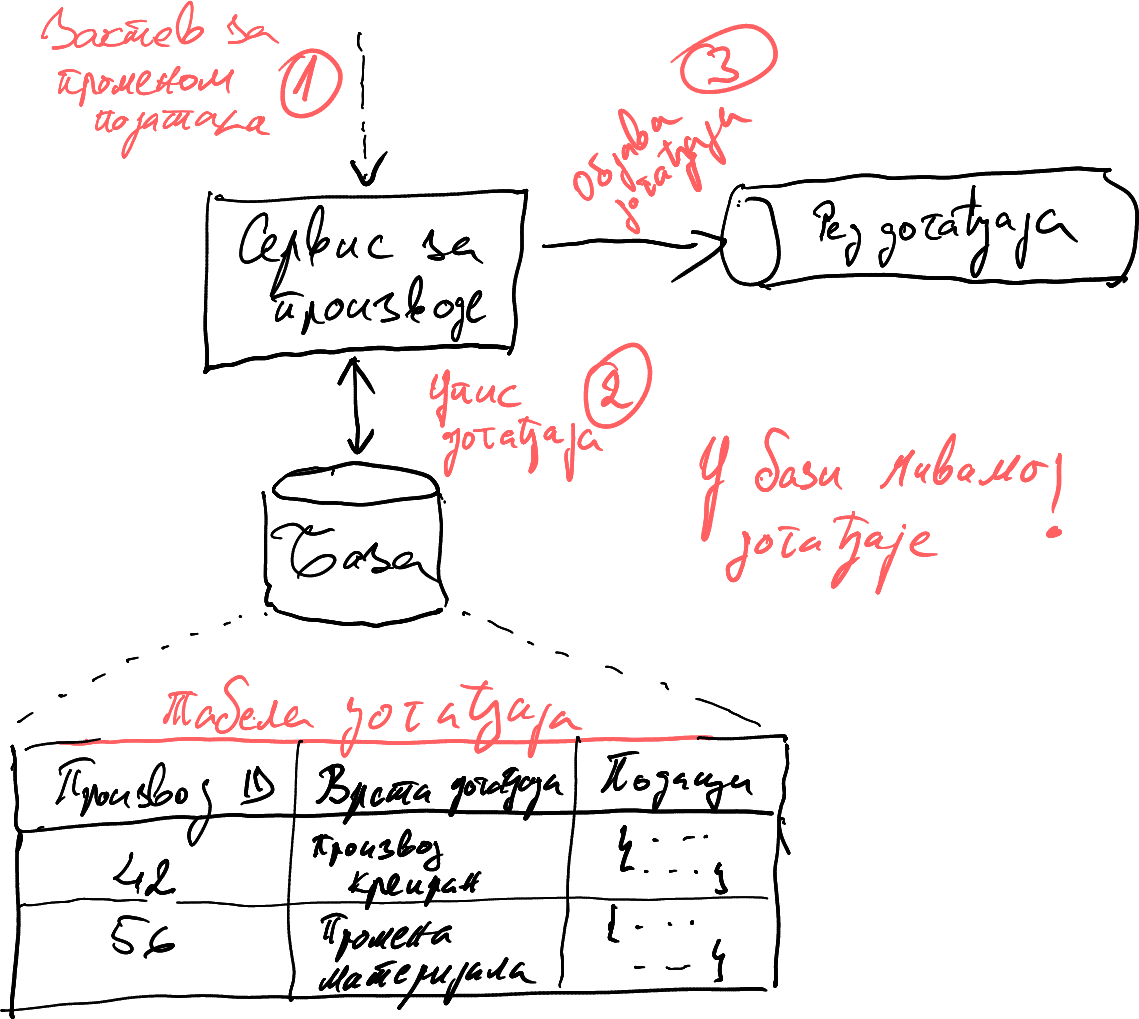

3.2.2. Структура код ES приступа

3.2.3. Напомене

• Ток догађаја треба да буде једини извор текућег стања.
• Предности:
  • различити модели се могу изградити применом тока догађаја у будућности.
  • природно садржи пуну историју измена што омогућава ревизију и контролу.
• Мана: немогућност постављања упита над током догађаја - због тога се користи у синергији са CQRS.
• Додатно можемо користити брокере порука (message brokers) уместо базе података.

4. Постављање упита

4.1. API композиција (API Composition)

• У случају употребе обрасца Database per service поставља се питање како имплементирати упите који удружују податке из различитих микросервиса.

https://microservices.io/patterns/data/api-composition.html

4.1.1. Решење

• Креирати сервис који поставља појединачне упите и затим комбинује податке у меморији и враћа јединствени одговор са удруженим подацима.

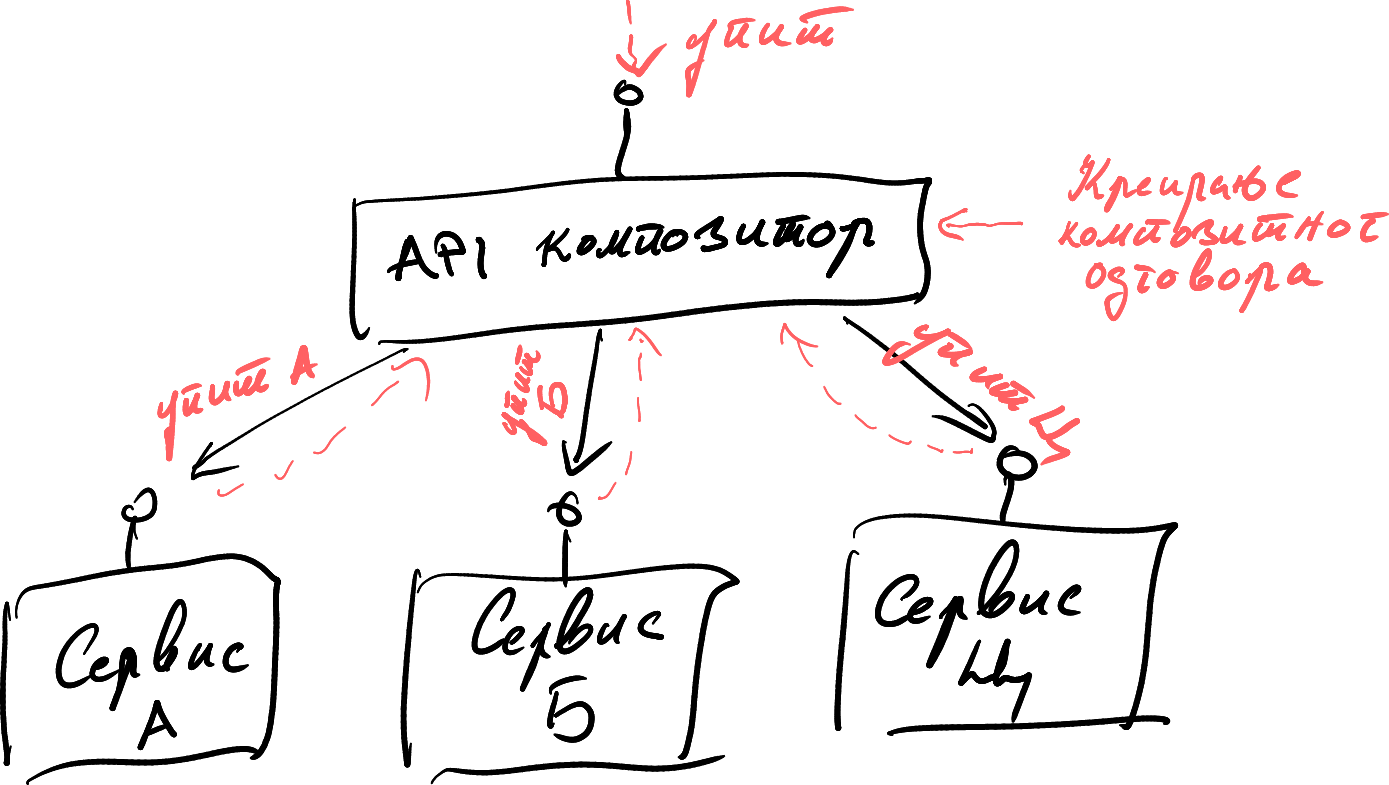

4.1.2. Структура

4.1.3. Предности и мане

• Предности:
  • Поједностављење сложених упита.
  • Једно место за ажурирање сложених упита.
• Мане:
  • Поједини упити могу бити неефикасни јер се велика количина података преноси преко мреже и удружује у меморији.

4.1.4. Пример

• Образац API Gateway често ради API композицију.

4.2. CQRS

• Command Query Responsibility Segregation (CQRS) се користи у ситуацији када имамо обрасце Database per service и Event sourcing имплементиране и желимо да подржимо упите који удружују податке из више микросервиса.
• Базиран на идеји поделе захтева на оне који мењају стање и оне који само читају тј. немају бочне ефекте. Еквивалентно са REST методама за читање (GET, HEAD) и измену стања (POST, PUT, PATCH...).
• Креирање базе која је само за читање и која се континуално ажурира обрадом догађаја који се емитују при промени података.

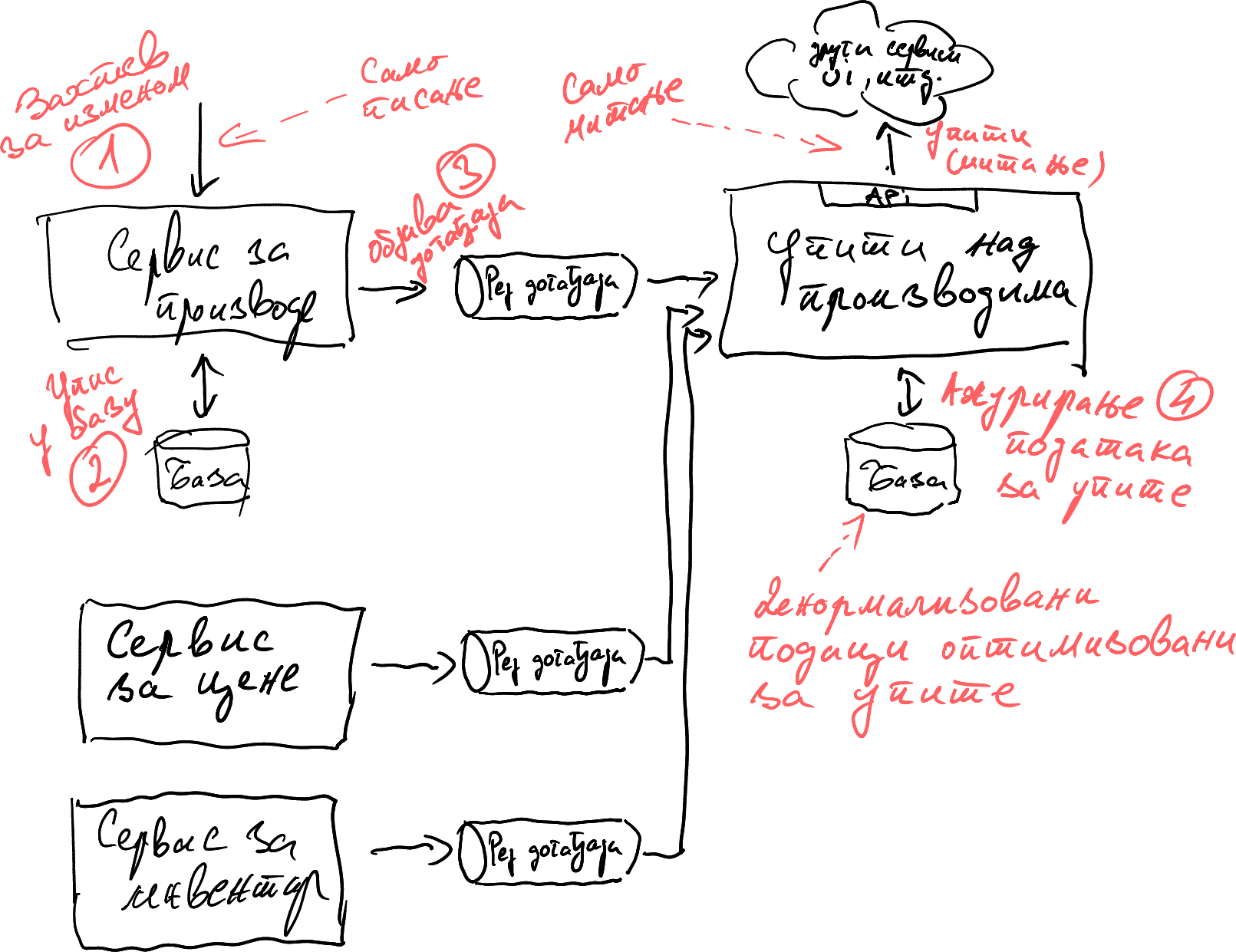

4.2.1. Структура - посебне базе

• Захтев за изменом производа (1) уписује текуће стање у локалну базу (2) и објављује догађај (3).
• Сервис за упите, на основу догађаја, ажурира (4) свој интерни модел оптимизован за упите који чува у локалној бази.

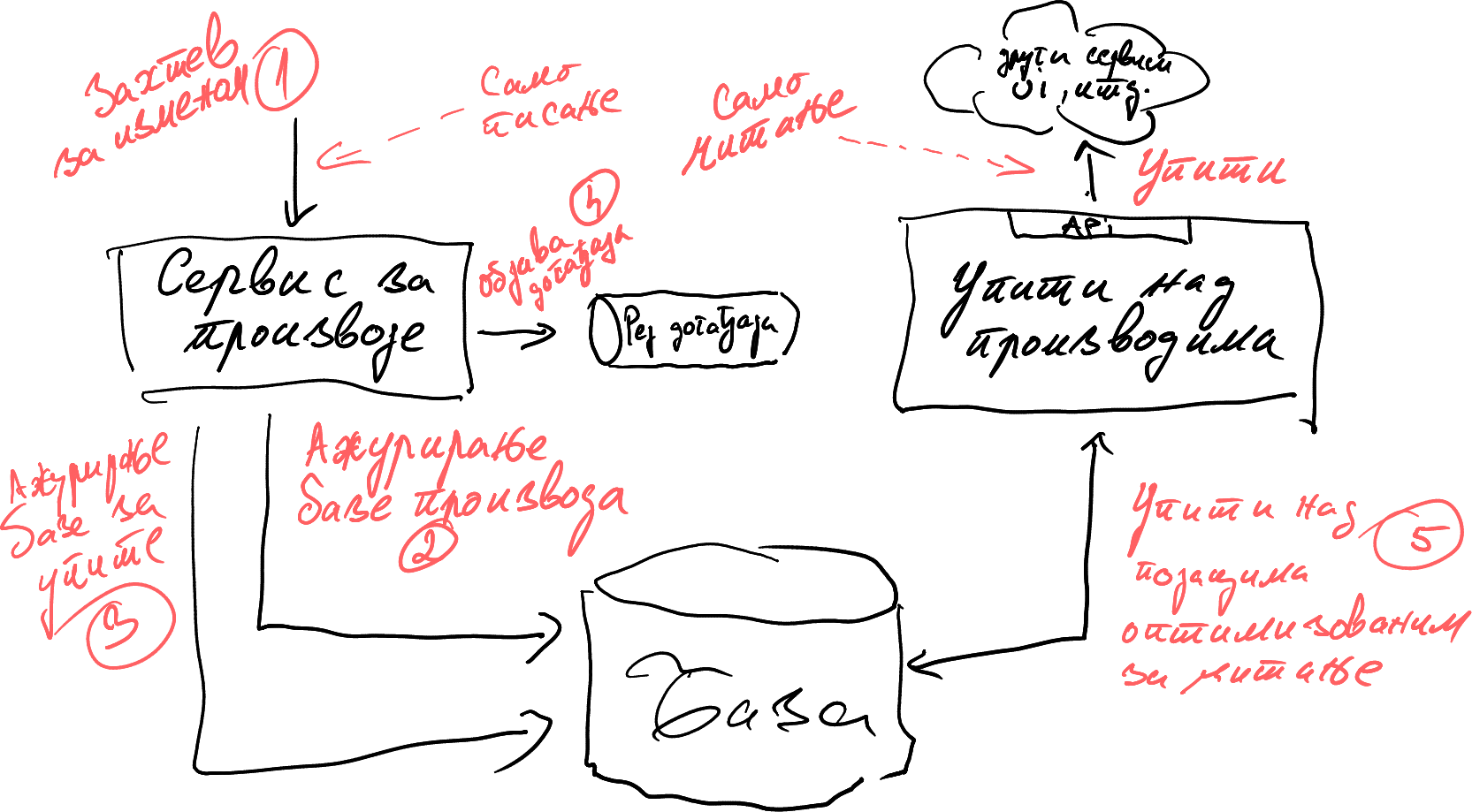

4.2.2. Структура - јединствена база

• Захтев за изменом производа (1) уписује тренутно стање у локалну базу (2) и ажурира модел за упите (3) и затим објављује догађај (4).
• Сервис за упите чита ажуран модел за упите (5).

4.2.3. Предности

• Неминован код употребе обрасца Event sourcing.
• Боља подела надлежности.
• Једноставнији упитни модел. Боље перформансе упита. Подаци су најчешће денормализовани у циљу постизања оптималних перформанси.

4.2.4. Мане

• Увећана сложеност.
• Кашњење у репликацији. Коначна конзистентност (Eventual Consistency).
• Дуплирање података. Постоји могућност неконзистенције.

5. Комуникација

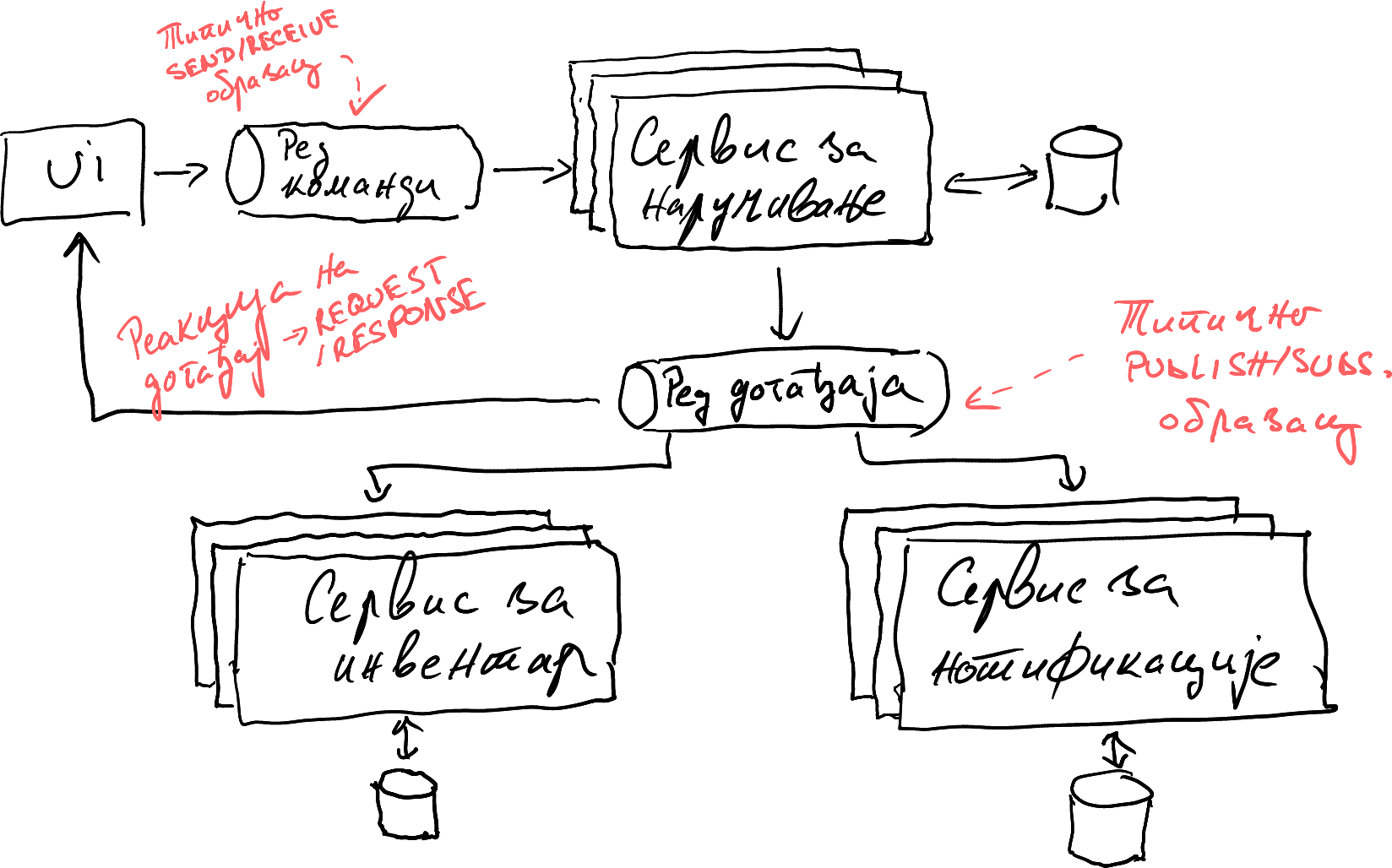

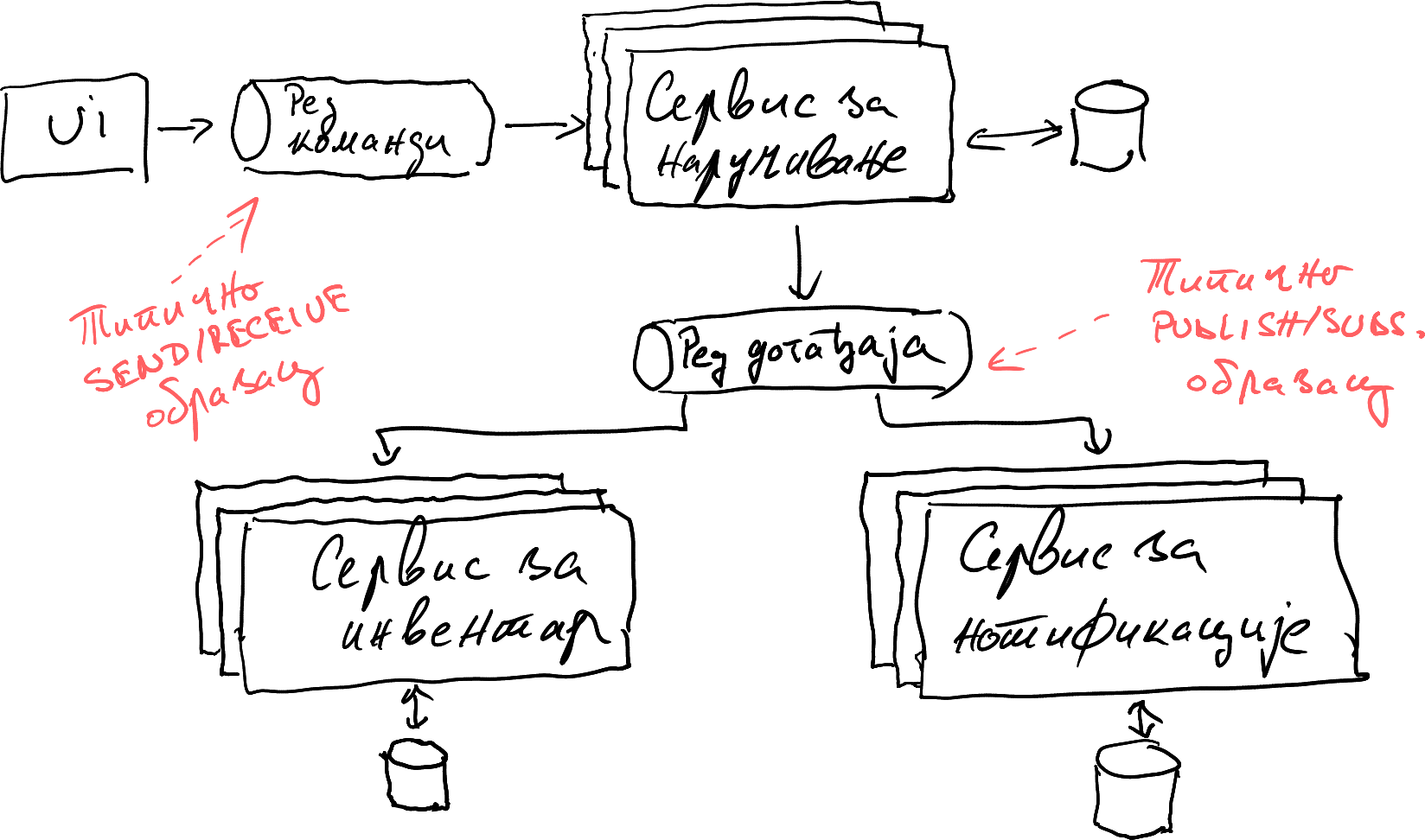

5.1. Messaging

• Слање порука је у основи архитектуре вођене догађајима.
• Асинхрона комуникација, слабо спрезање микросервиса.
• Посредник (message broker), који мора бити високо доступан, омогућава баферовање и перзистенцију порука.

5.1.1. Send/Receive образац

• Обично представља комуникацију између два учесника (point-to-point) са специфичном наменом, најчешће извршење акције над циљним сервисом.
• Овај облик је коришћен типично од стране команди.
• Мора се обезбедити да само циљни сервис реагује на поруку.

5.1.2. Publish/Subscribe образац

• Комуникација "један на више".
• Сервиси заинтересовани за одређене поруке се региструју (subscribe).
• Сервиси примају поруке и обрађују их у паралели различитом брзином.
• Основа хоризонталног скалирања.

5.1.3. Request/Response образац

• Имплементира се када је потребна повратна информација, обично при имплементацији Send/Receive образца.
• Порука/команда и одговор на команду могу бити корелирани одређеним идентификатором.

5.2. Remote Procedure Invocation (RPI)

• Сервиси често морају тесније сарађивати да би обрадили одређени захтев.
• Понекад је синхрони начин комуникације бољи. Тада користимо RPI.

5.2.1. Предности

• Једноставан вид комуникације. Синхрона варијанта Request/Response образца.

5.2.2. Мане

• Јако темпорално спрезање сервиса. Морају бити доступни истовремено.

5.2.3. Приступи

• REST
  • Добро познат приступ. Основа комуникације на вебу.
  • Најчешће се користи у комбинацији са текстуалним порукама, нпр. JSON.
• gRPC
  • Развијен у Гуглу.
  • Акценат на перформансама.
  • Бинарне поруке базиране на технологији Protocol Buffers.
• Apache Thrift
  • Развијен у Фејсбуку.
  • Различити формати порука и транспортни протоколи.

5.3. API Gateway

• Инстанца класичног ОО обрасца Facade. Скривање интерне сложености.
• Посредник за спољне клијенте.
• Специјализација обрасца API композицијe за екстерне клијенте. Интеграција података са више микросервиса.
• Може имплементирати додатне функционалности, нпр. ауторизацију.

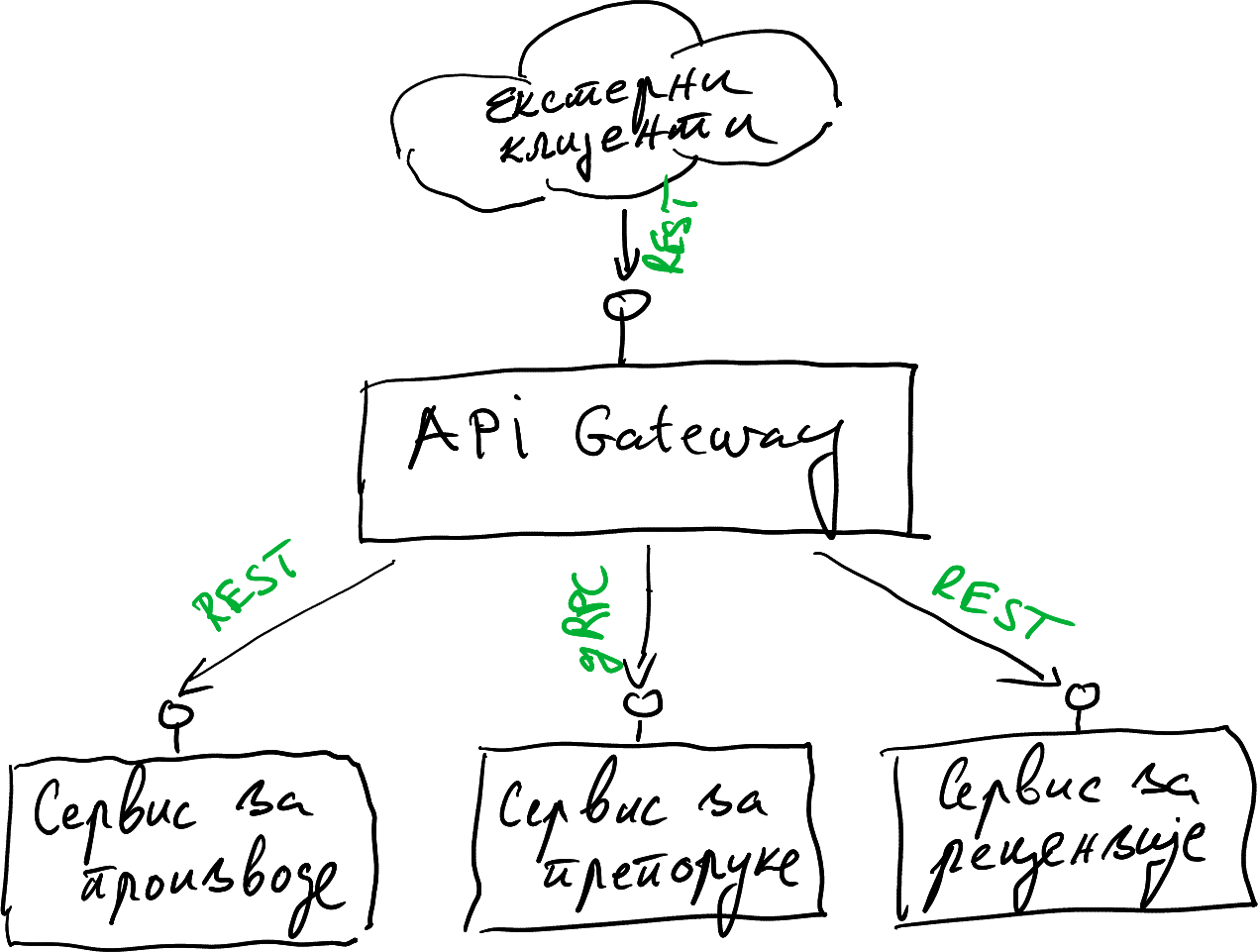

5.3.1. Структура

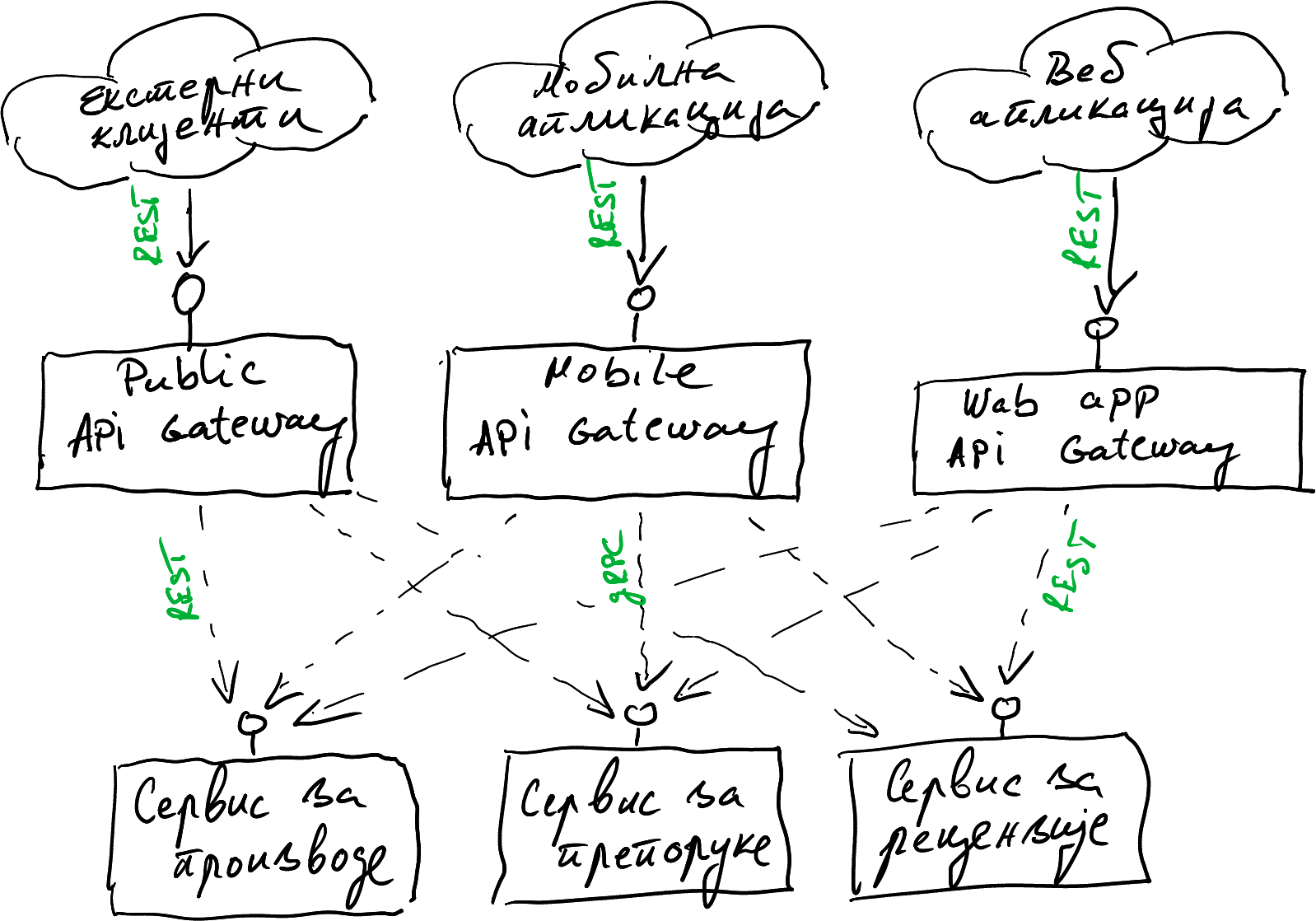

5.3.2. Варијанта - Backends for Frontends

• По један гејтвеј за сваки фронтенд.
• Специјализација API-ja.

5.3.3. Напомена

• Једна тачка отказа. Обезбедити високу доступност.

6. Откривање сервиса

6.1. Service Registry

• За разлику од класичних дистрибуираних система код микросервисних архитектура сервиси нису увек на истој мрежној адреси.
• Како клијент сазнаје где се сервис налази?
• Специјални сервис који је увек на истој локацији и који има информације о локацијама свих других сервиса.
• Два приступа:
  • клијентски - код којег клијент сервис сам пита регистар,
  • серверски - код којег имамо посредника (рутер) који поставља питање регистру.

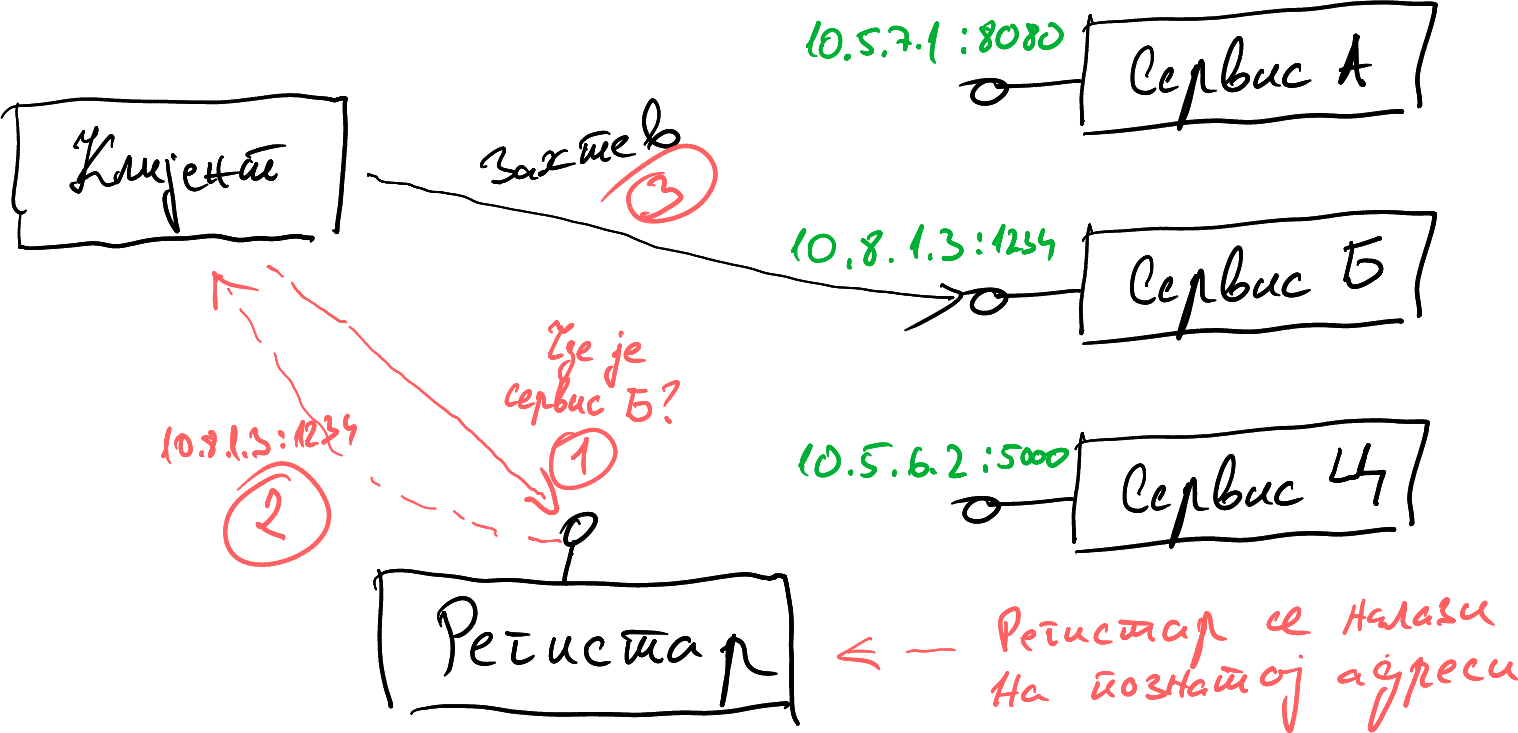

6.1.1. Структура - клијентски

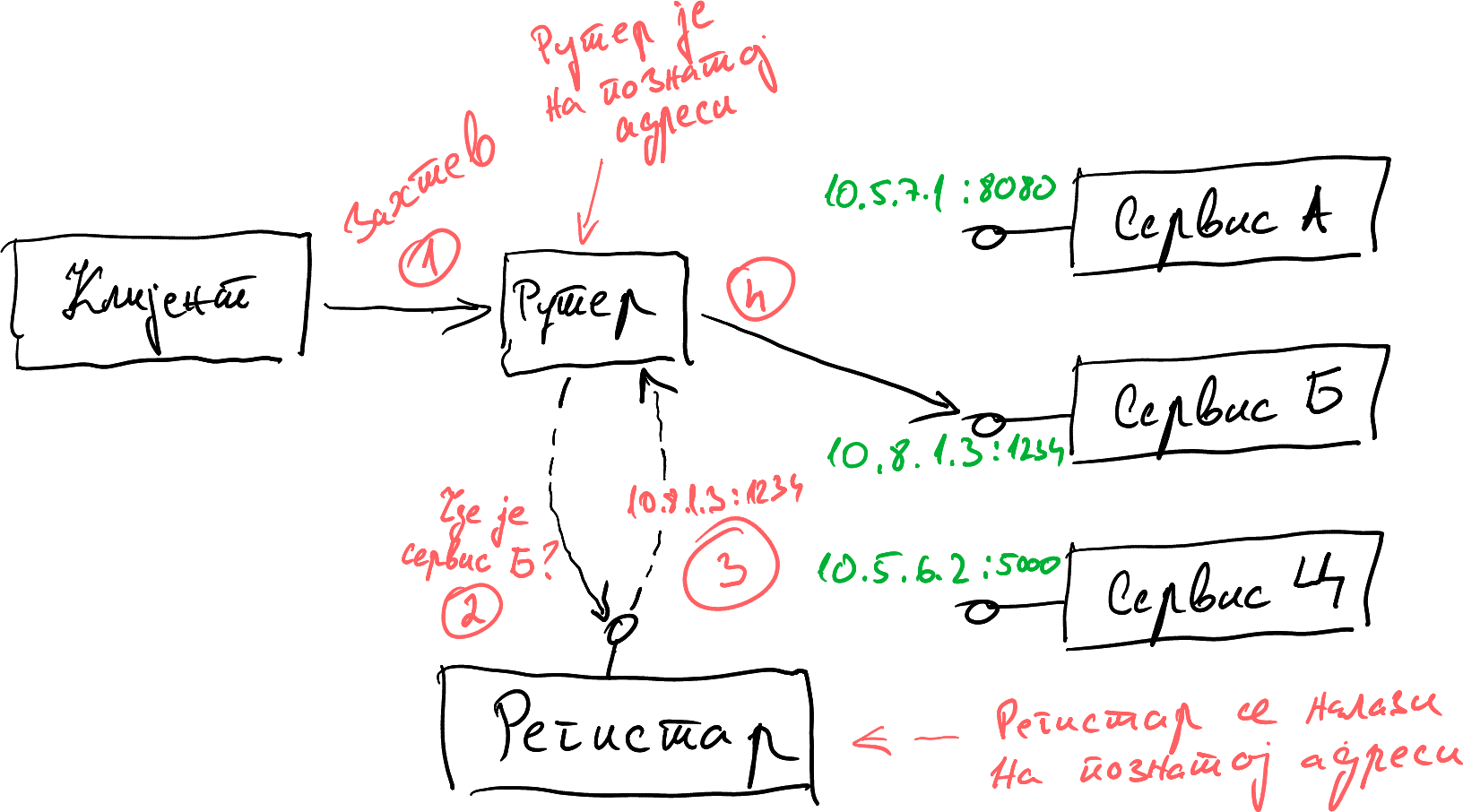

6.1.2. Структура - серверски

7. Литература

• Hugo Filipe Oliveira Rocha, Practical Event-Driven Microservices Architecture, Apress, 2022.
• Microsoft, Cloud Design Patterns
• Chris Richardson, Microservice Architecture
• Wikipedia, Microservices
